Отправка GCODE при помощи putty.

Зачем Putty?

Существует большое количество терминальных программ. В области 3D печати некоторые даже используют комбайны типа Repiter Host для этой простой задачи.

Приемущества Putty:

• Не нужно ничего устанавливать. Один исполняемы файл размером 1.3 Мб.
• Позволяет подключаться через COM порт, через SSH, через Telnet
• Простая, быстрая, удобная

Скачать можно тут, в разделе Alternative binary files. В данном случае, нет никакой разницы x32 или x64, можно использовать x32 как универсальный вариант.

Подключение по USB

На платах от MKS USB реализован через USB-UART преобразователь CH340. Чаще всего, драйвер для него уже есть в системе. У пользователей windows иногда возникают с этим проблемы. Если устройство не определяется, драйвер нужно установить отдельно (установка драйвера).

Чтобы определить, как определилось устройство и какой номер COM порта был назначен, нужно отрыть диспетчер устройств. Сочетанием кнопок Win+R открывается окно “Выполнить…”, нужно ввести devmgmt.msc и нажать Enter.

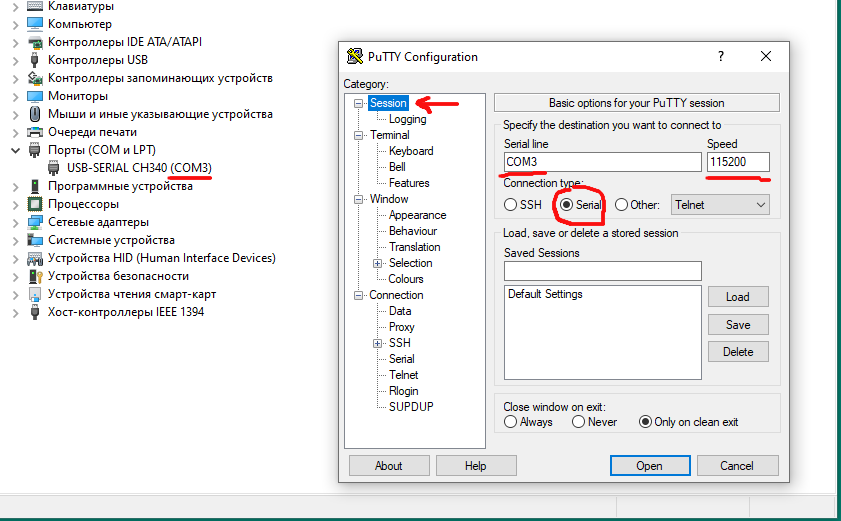

В открывшемся окне в разделе “Порты (COM и LPT)” должно быть устройство “USB-SERIAL CH340” и номер COM порта для него.

Настройка PUTTY

В основном окне программы, на закладке Session нужно выбрать “Connection type” в Serial. В поле Serial Line указать нужный номер COM порта (из диспетчера устройств). В поле Speed установить 115200.

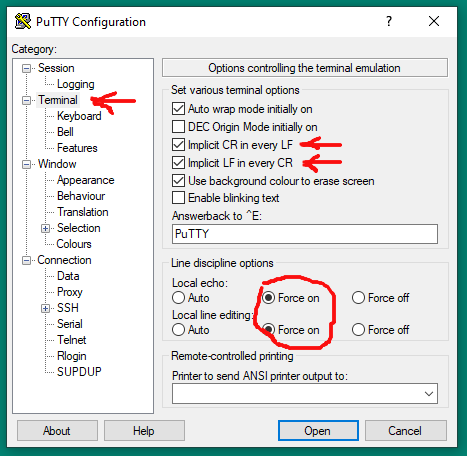

На закладке “Terminal” нужно включить “Implict CR in every LF” и “Implict LF in every CR”. В разделе Line discipline options установить “Local echo” и “Local line editing” в Force on.

Теперь на закладке “Settings” в поле “Saved Sessions” можно ввести название для текущего набора настроек и нажать “Save”. Сохраненный профиль настроек появится в окне ниже. Для подключения достаточно дважды кликнуть на нужный профиль.

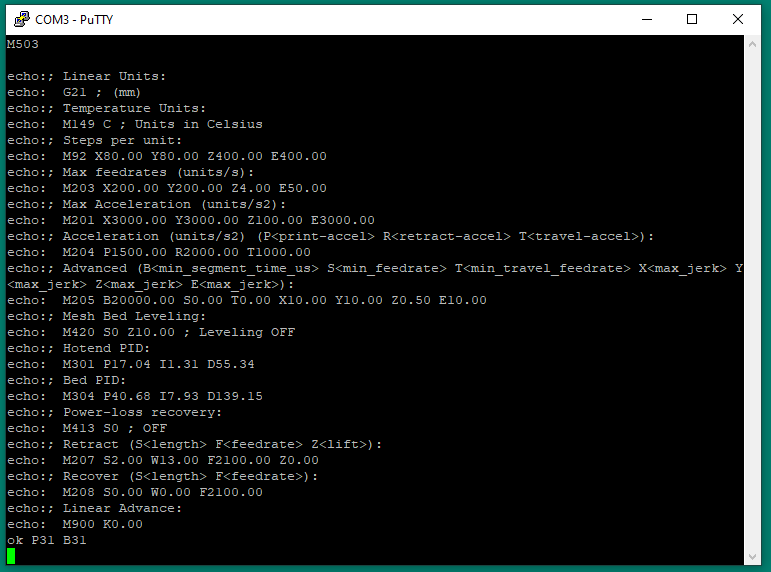

Откроется окно терминала в которое можно писать команды и видеть ответ на них. Для примера можно попробовать M105 (вернет показания температуры) или M503 (вернет сохраненные настройки). Команды вводятся в английской раскладке, отправляются нажанием Enter. Если ответ на команду нужно скопировать, его достаточно выделить в терминале, он будет автоматически скопиован в буфер обмена.

Подключение по WiFi

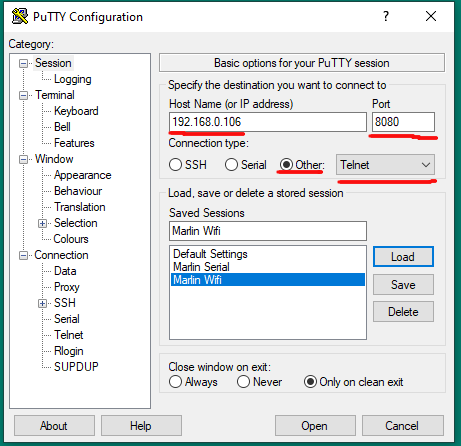

На принтерах Flying Bear используется MKS WiFi модуль для отправки файлов и команд принтеру через WiFi. Настройки Putty для отправки команд через WiFi:

На закладке “Terminal” настройки аналогичные подключению через COM:

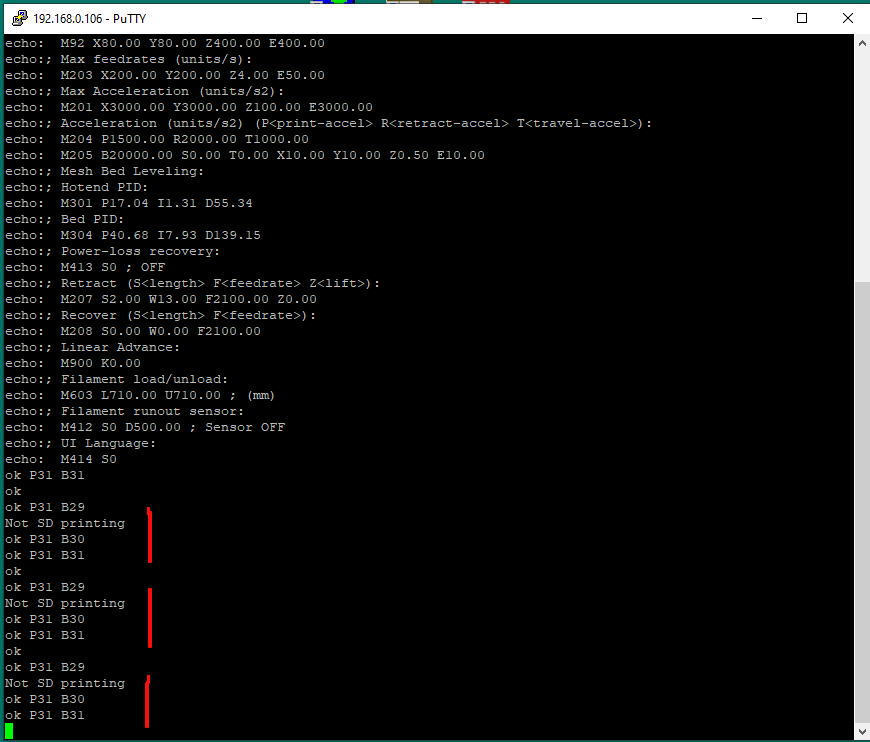

После отправки первой команды принтеру, в ответ кроме ответа на команду, начинают приходить ответы вида “Ok” и “Not SD printing”. Это связано с тем, что MKS WiFi модуль самостоятельно шлет команды запроса состояния печати и температуры. Ответы на эти команды и видно в терминале. Если они мешают, используйте подключение через USB.

Кроме того, следует помнить, что Wifi модуль может поддерживать только одно соединение. Поэтому если открыта Cura, то соединение будет постоянно обрываться.
