Подключение экрана от FB 4S/5 по SPI
На принтерах Flying Bear 4S/5 установлен экран на контроллере ILI9488 с тач панелью на контроллере xpt2046. В этой заметке рассказано о том, как подключить такой экран через последовательный интерфейс SPI.
ILI9488

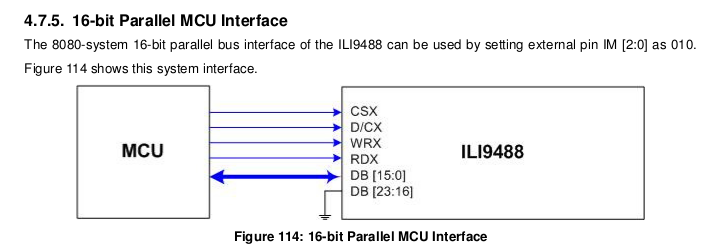

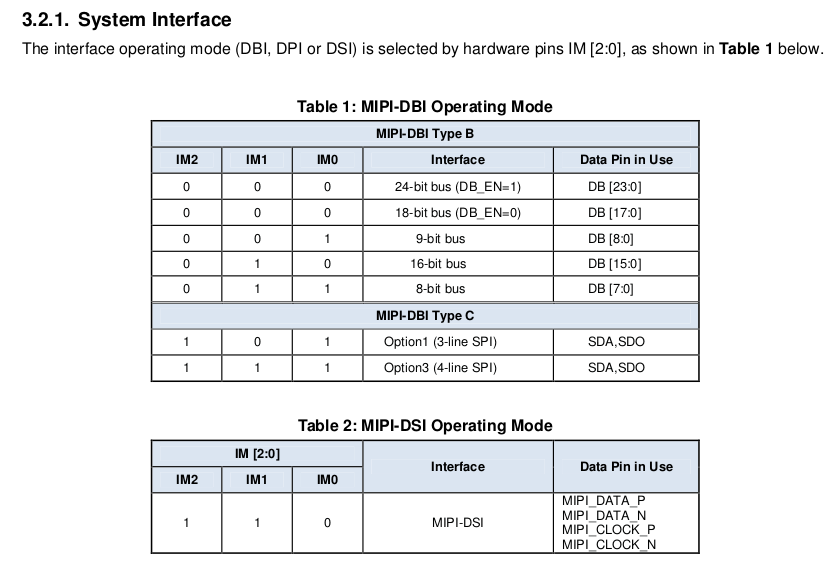

В datasheet на контроллер есть описание интерфейсов, с которыми работает этот контроллер.
Комбинацией ног IM0 - IM2 можно задать необходимый интерфейс. Контроллер умеет работать и по SPI, но в данном случае изменить комбинацию ног не представляется возможным. Сам контроллер ILI9488 стоит где-то внутри экрана и снаружи его не видно. Сконфигурирован он для работы в режиме MIPI-DBI Type B, с шиной 16-бит.
16-бит это формат цвета RGB565, т.е. 5 бит используется на красный цвет, 6 бит на зеленый и 5 бит на голубой.
Для управления экраном также используются еще несколько ног:
- CSX: линия chip select
- D/CX: выбор типа передаваемых данных - data или command
- RDX: признак того, что данные читаются из контроллера дисплея
- WRX: признак того, что данные записываются в контроллер дисплея

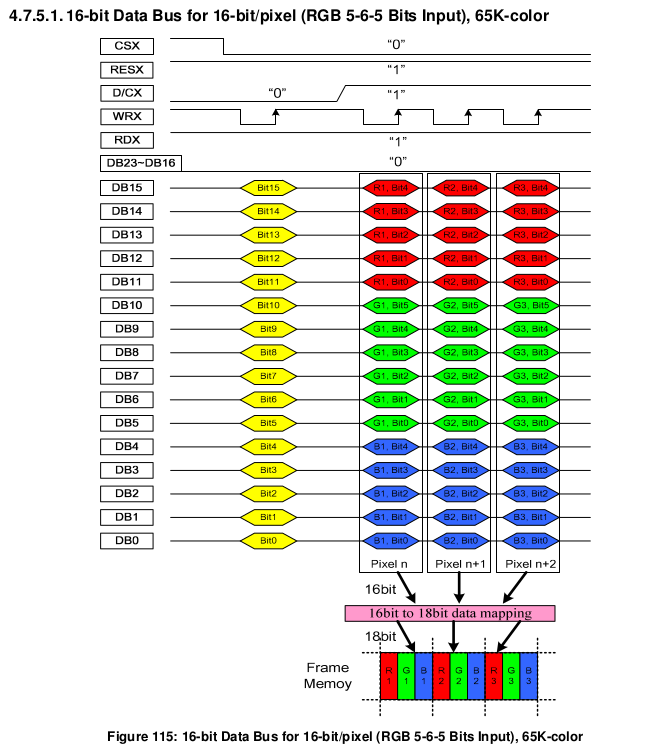

Запись в экран происходит следующим образом: на линиях данных DB0-DB15 выставляются нужные данные. Это может быть нужный цвет пикселя или нужная команда. Тип данных определяется состоянием ноги D/CX: если на ней низкий уровень, значит передается команда, если высокий - данные. По восходящему фронту на ноге WRX контроллер считывает данные с ног DB0-DB17. Поскольку на шине может быть несколько устройств, выбор активного происходит линией CSX. Когда на ней низкий уровень, значит устройство выбрано.

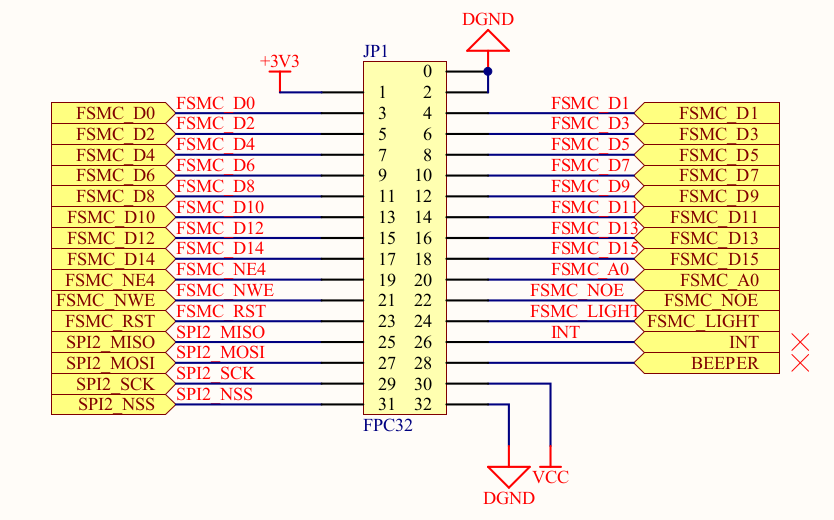

В микроконтроллерах STM32, которые используются на платах MKS Robin Nano, есть аппаратный блок FSMC, который позволяет удобно управлять экраном по такой шине, выдерживая все необходимые тайминги. Для подключения используются разъемы FPC32 с шагом 1мм.
- FSMC_D0 - FSMC_D15: линии данных
- FSMC_NE4 - линия CS
- FSMC_NWE - линия WR
- FSMC_RST - линия соединеная с reset контроллера ili9488
- FSMC_A0 - линия D/C
- FSMC_NOE - линия RDX. Чтение не используется, поэтому эта линия всегда в высоком уровне.
- FSMC_LIGHT - управление подсветкой экрана
Преобразование в SPI
На платах rapsberry pi и прочих SBC, как правило нет разъемов для подключения такого экрана, а в самом микроконтроллере может не быть аппаратного блока для управления шиной. Управлять экраном принудительно выставляя каждую из 16+2 ног - очень медленно.

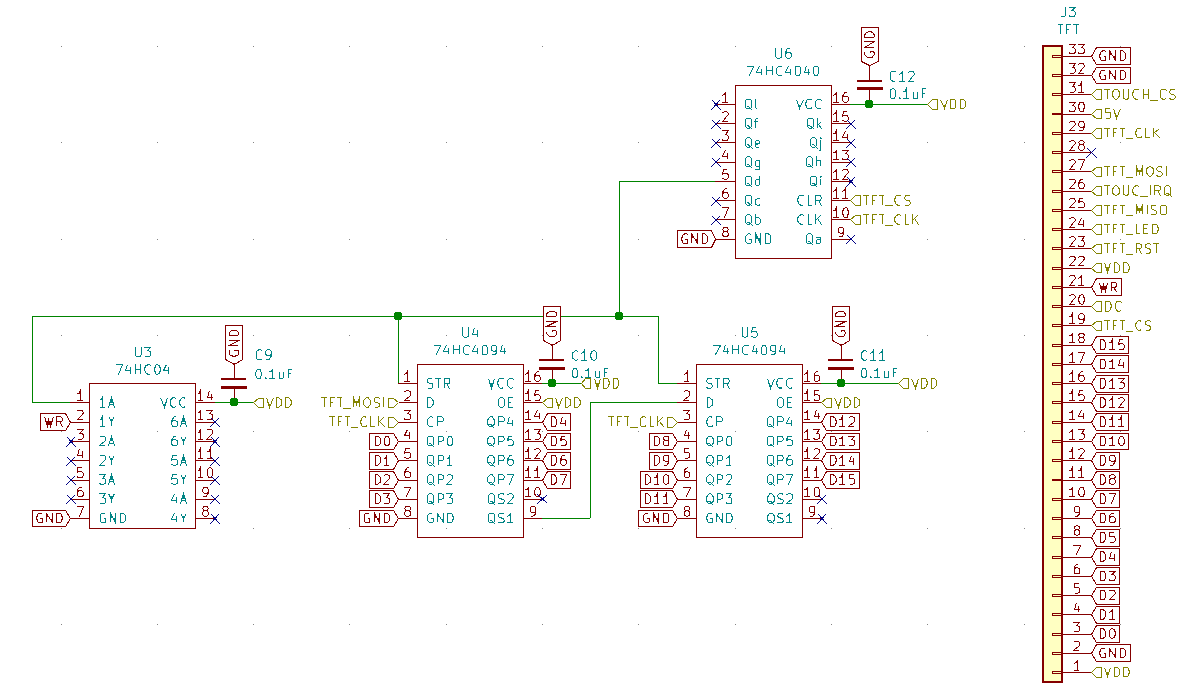

Наилучшим вариантом было бы переключить ili9488 в режим SPI. Поскольку это не представляется возможным, было реализовано другое решение, с преобразованием параллельного интерфейса в последовательный. Схема эта срисована с китайских экранов для raspberry pi.
Экран работает только в режиме записи, чтение из него не происходит.
U4 и U5 - это сдвиговый регистр 74HC4094. У него есть 8 выводов (QP0 - QP7). На восходящем фронте на ноге CP с ноги D считываются данные. При установке STR в высокий уровень данные устанавливаются на выходах QP0 - QP7. Если передавать больше 8 бит, данные будут сдвигаться на ногу QS1. Это позволяет собирать каскад из регистров. В приведенной выше схеме, при передаче 16 бит, первые 8 бит будут “сдвинуты” через ногу QS1 микросхемы U4 на вход D микросхемы U5.
U6 - это счетчик 74HC4040 При каждом изменении уровня на ноге CLK из высокого уровня в низкий, счетчик увеличивает свое значение. Счетчик бинарный, на 12-бит. Высокий уровень на линии CLR сбрасывает счетчик в 0.
U3 - инвертор 74HC04. У микросхемы есть 6 входов (ноги с индексом А), и 6 выходов (ноги с индексом Y). Если на входе высокий уровень, на выходе будет низкий, и наоборот.

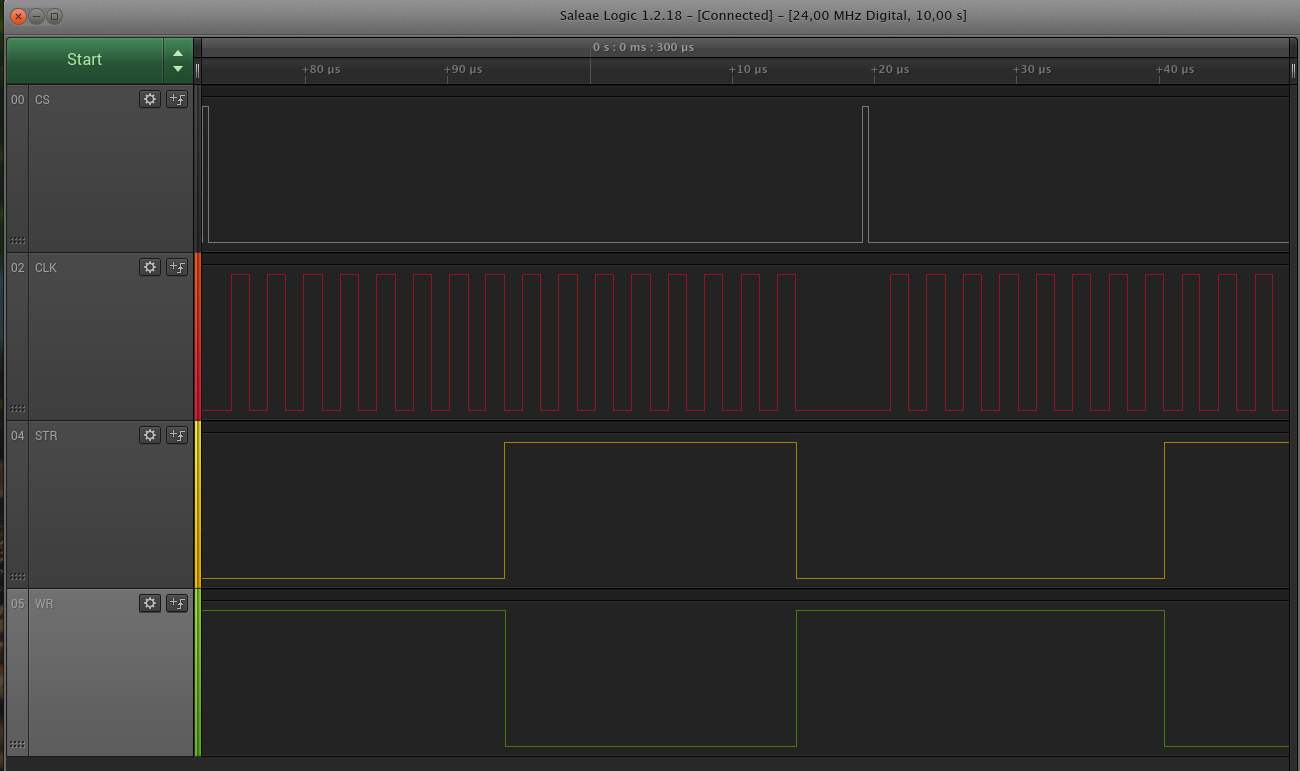

Работа схемы:
- Линия CS подключена к выводу CLR счетчика. При высоком уровне CS (когда нет передачи по SPI), счетчик обнуляется.
- Передача по SPI начинается с опускания CS. Дальше на линию CLK выдвигаются 16 тактовых сигналов, при этом на MOSI выдвигаются данные. Линия MOSI подключена ко входу каскада из 2-х сдвиговых регистров. Таким образом, после 16 тактов на линии CLK, на выходах сдвиговых регистров установленны нужные 16 бит данных.
- Счетчик U6 считает импулься на линии CLK. Поскольку он сбрасывается высоким уровнем на CS, можно быть уверенным, что при опускании CS он начинает счет с 0. На выход Qd подключена линия STR сдвиговых регистров. Поскольку счетчик бинарный, после 8-го такта (8 в двоичной системе 1000), на 4 выводе (нога Qd) устанавливается 1. Т.е. линия STR поднимается в высокий уровень. Счетчик продолжает считать дальше, и пока счет не дойдет до 16, на выводе Qd остается 1 (15 в двоичной системе 1111). После 16-того такта вывод Qd статовится 0 (16 в двоичной системе 10000).
- Линия Qd также подключена ко входу инвертора U3. Когда счетчик доходит до 8 и на Qd устанавливается высокий уровень, на выходе инвертора устанавливается низкий. Когда счетчик доходит до 16, Qd устанавливается в низкий уровень, а на выходе инвертора устанавливается высокий. Таким образом формируется сигнал WR - по переходу из низкого уровня в высокий контроллер ILI9488 считывает данные установленные на выходах сдвиговых регистров.
Touch панель

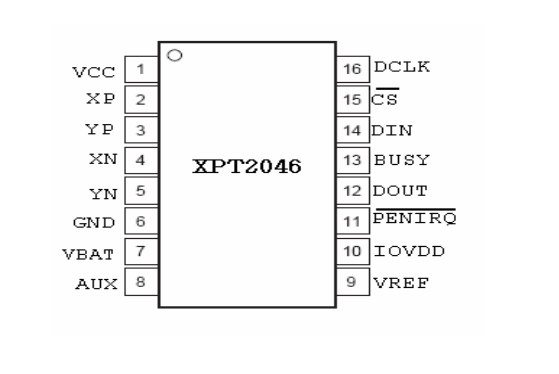

На экране установлен простой резистивный тач на контроллере XPT2046 (или его клоне). У контроллера есть выход IRQ (PENIRQ), который сигнализирует о том, что было нажатие.
На плате экрана этот вывод подтянут к VDD через резистор R1. При нажатии на экран на этом выводе устанавливается низкий уровень. К сожалению на плате экрана не разведена дорожка от ноги PENIRQ до ноги на FPC32 разьеме шлейфа. В шлейфе этот сигнал заложен (26 нога разъёма).
Прошивки принтера на базе Marlin работают с тач-панелью в режиме опроса. Микроконтроллер несколько сот раз в секунду опрашивает XPT2046, не случилось ли нажатие.
В ядре линукса есть драйвер для XPT2046 (аналог ADS7846). Однако драйвер расчитан работу по прерыванию: опрос xpt2046 происходит только если изменился уровень на выводе IRQ (т.е. было нажатие).
Для работы тач панели в линуксе нужно допаять перемычку от ноги FPC разъема до ноги PENIRQ xtp2046.

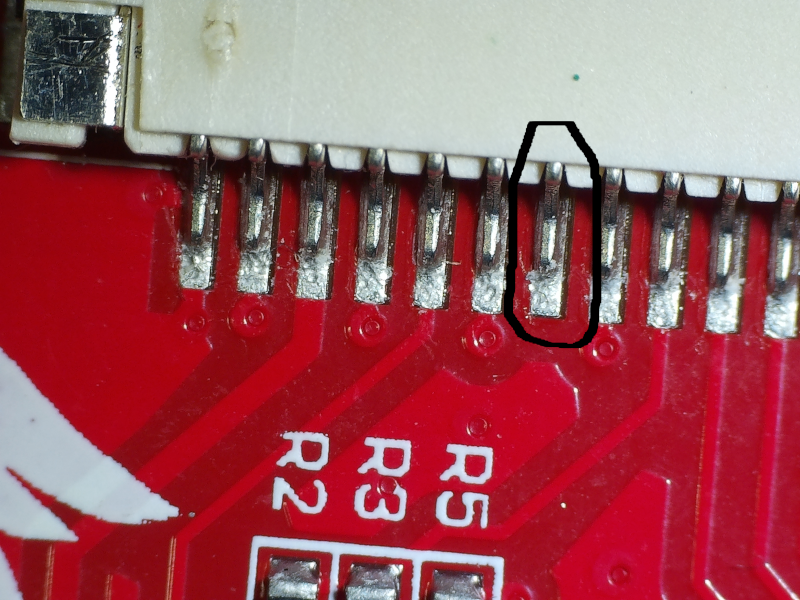

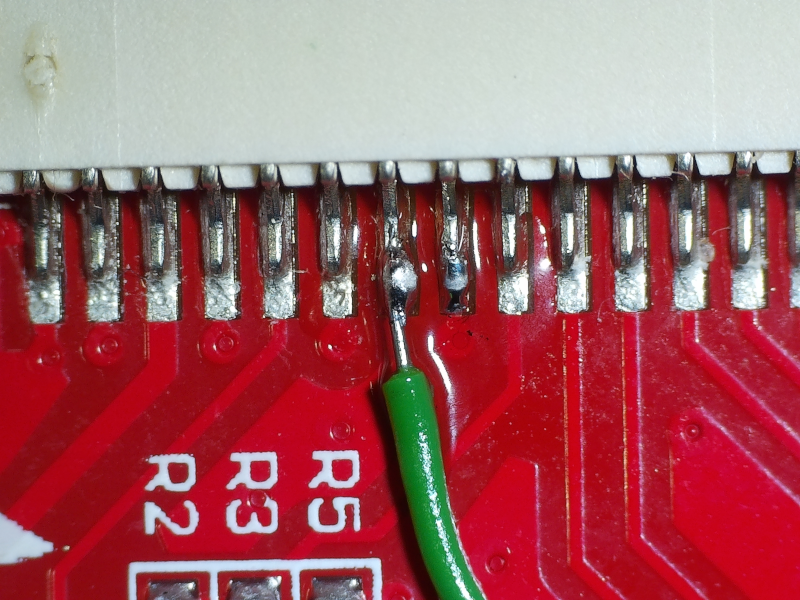

На фотографии видно, что нога на FPC разъеме никуда не подключена:

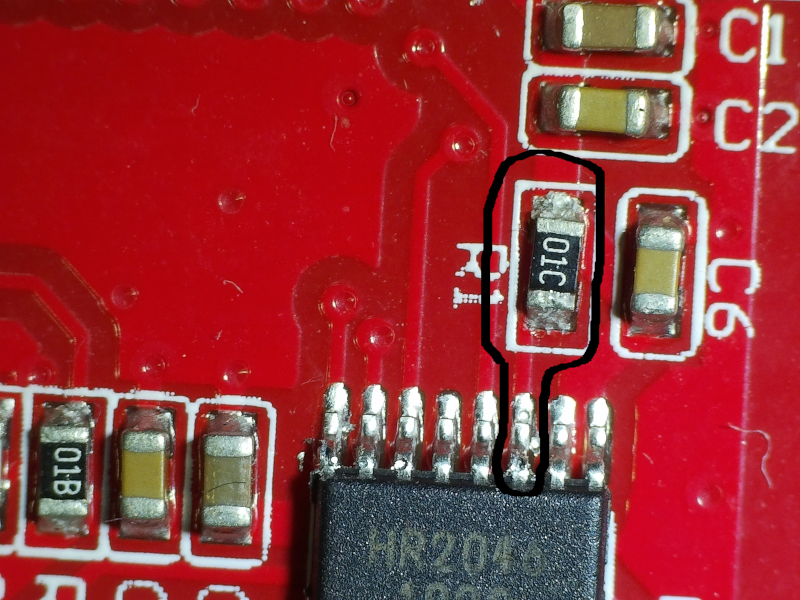

Вывод PENIRQ и резистор подтяжки R1:

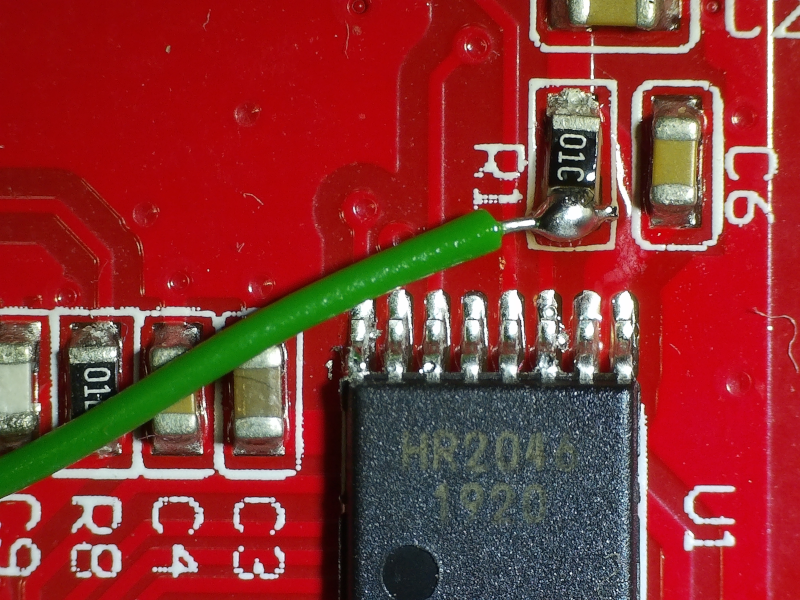

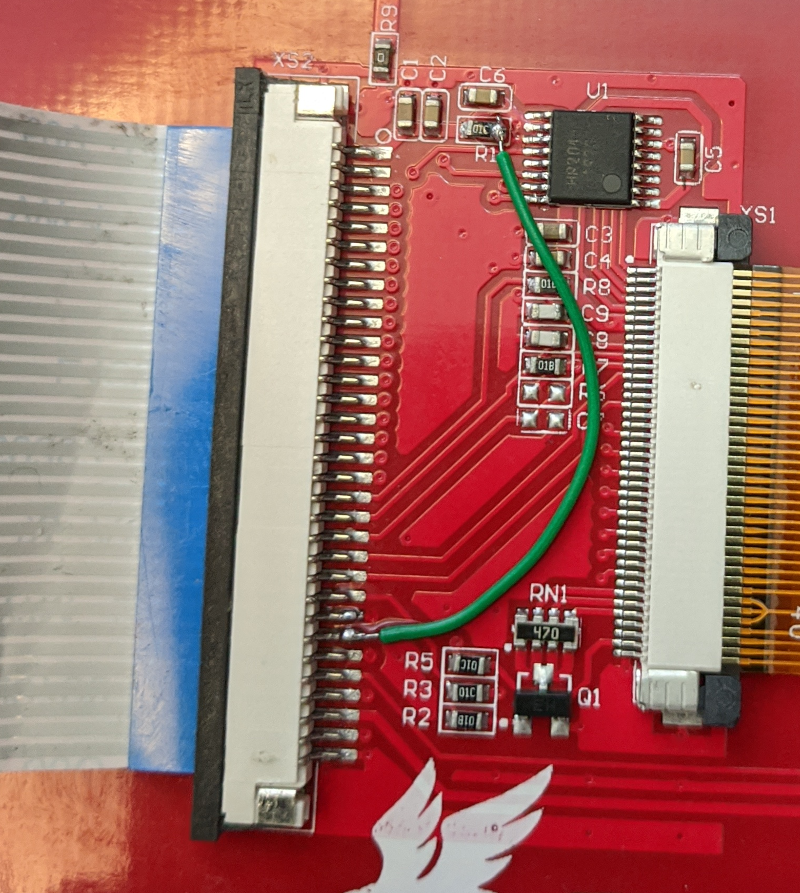

Перемычка:
